押してダメなら引いてみろ!

d0174278_19274881.jpg今回は洗浄での出来事をお伝えします。

当社の洗浄工程では図面を確認してから洗浄します。
と言うのは、パッと見て ただのブロックにしか見えないものが、実はもぐらの巣のようになっていたりするからです。
(1月17日の記事をどうぞ!)

何せ、当社の大きな特徴は電子ビーム溶接。 これを絡めた加工。 材料節約にも活躍しますが、溶接によって内部に流路を閉じ込めるのが得意技! いつなんどき流路部品が紛れ込んでくるか分かりません。
と書きつつ、実際には、洗浄のプロですから製品を見れば大抵分かります。

内部が流路になっていますので、この中にゴミや切り粉、切削液が残らない様に洗わなければなりません。

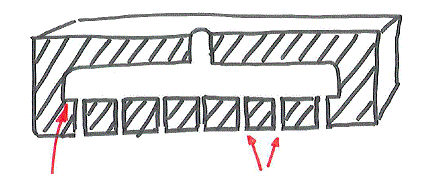

で、今回はこんな部品↓↓が相手です。 へたくそな絵です・・・。
d0174278_19442228.gif普段、洗浄の樋口君が頻繁に対戦する相手は、水路部品。
水路は入口と出口がたいてい同じ太さ。 片方から洗浄液を高い水圧で送りこめば、きれいになる。 溶接前に水路はいったん洗っているので、こすらなければならないような汚れはついていない。 しかし、今回はガス路部品が、樋口の相手だった。     この辺にゴミがたまる!    ここが狭くて出ずらい!
                                                            ↓ 戦いの成果 ↓
d0174278_20412690.jpgガス路の場合、入り口は太くても、出口は細い。

細い出口側から、送り込める洗浄液はたかが知れ、太い入り口側から高圧で送りこんでも、広いガス路内で水圧は拡散してしまう。
当然だが、出口の太さ以上のゴミは出てこない。
時間をかけて何度も洗浄液の出し入れを繰り返すしかないのだろうか?
悩める子羊 樋口に、師匠 浅川がアドバイスした。
     「押してダメなら引いてみろ!」

その、押してダメなら引いてみろ!の洗浄姿が上の写真である。

洗浄液のプールにガスの出口側を沈め、入り口側から洗浄液を吸引した。
吸引を止め、ドラム缶のフタを開けてみると、底に何かが見えた。
樋口が戦いに勝った証拠だった。
それまでの洗浄では取り出せなかったゴミが、見事に吸い出されていた。
( ♪ 風の中のす~ばる~ 砂の中のぎ~んが~・・・・・・・♪)

ちと古かったですね。 途中からプロジェクトXの田口トモロヲさんがのりうつっていました・・・。
樋口さん、浅川さん、敬称省いてすいません。

加工だけではありません。
洗浄も相手に応じた様々な戦い方があることを、教えていただきました。 (13/04/19 斉藤)
